 Tangonvetolaitteet
Ruotsalainen MPC Automation Systems AB on maailman suurin tangonvetolaite valmistaja.
MPC-tangonvetolaitteet edustavat viimeisintä teknologiaa, ne ovat patentoituja ja niillä on maailmanlaajuinen myyntiverkosto. Grippex hinnat verkkokaupassa.

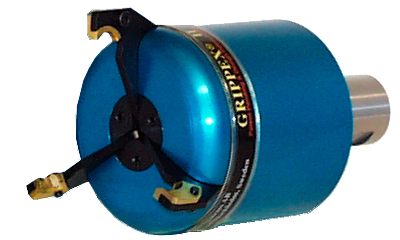

GRIPPEX tangonvetolaite
Kiinnitetään työkalurevolveriin sellaiseen työkalupaikkaan johon tulee jäähdytysneste. Grippex toimii NC-käskyllä neste päälle, neste pois ja toimii jo 0,5bar paineella aina 20bar asti, palautus jousella. Grippex vie työkalurevolverissa vähän tilaa, eikä vaadi viereisten työkalupaikkojen vapaana oloa.
Vanhanmalliset jousi/rissatoimiset tangonvetolaitteet voivat viedä lisäksi yhden tai kaksi viereistä työkalupaikkaa. Max tangon halk. 105mm, toimii koko 3-105mm tartunta-alueella ilman säätöä, myös kulmikkaiden tankojen vetäminen onnistuu. Tangon päästä 3,5mm riittää tartunnan aikaansaamiseksi. Tartuntakynnet kestävät kymmeniätuhansia tartuntoja ja ne voidaan tarvittaessa itse teroittaa. Uudet "sormet" ja tartuntapalat on helppo vaihtaa ja maksavat 65 eur / sarja.
 Lataa esite
PULLEX crocodile tangonvetolaite
Kiinnitetään suoraan pistorään ja koska, crocodile tarttuu tankoon katkaisun yhteydessä se ei vaadi ylimääräistä liikettä, jolloin saavutetaan nopea työkierto. Crocodile ei vie työkalupaikkaa.
Tartuntalat esiasetellaan koneistamalla tangon päästä 0,1-0,2mm ja säätämällä tartuntapalat sen mukaan.
Lataa esite
Lisää malleja valmistajan kotisivulta! |
|

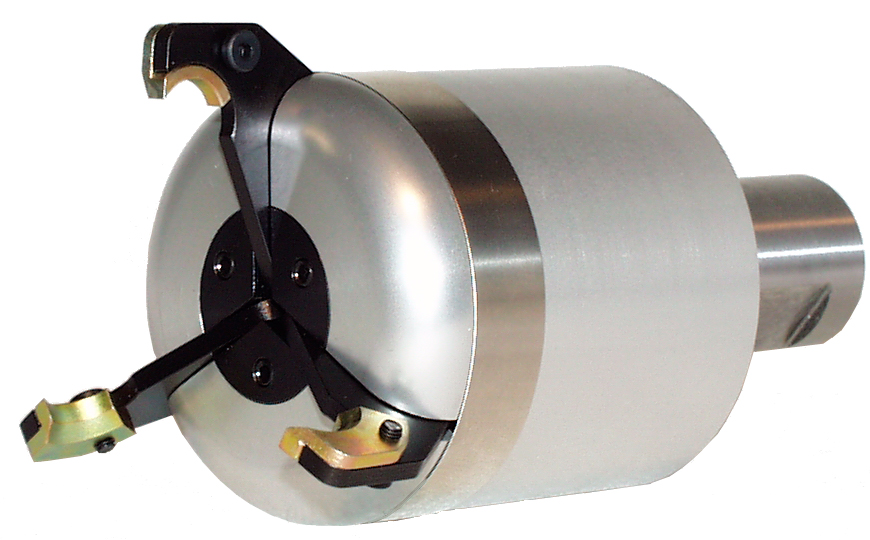

3-sorminen Grippex
3-sorminen GRIPPEX on suositeltava malli pyöreiden ja kulmikkaiden tankojen vetämiseen. GRIPPEXIN kolme tartuntasormea keskittävät tangon automaattisesti.
3-sormista Grippexiä toimitetaan kahta eri kokoa Grippex IIL (large) ja IIS (small). Kokonaismitat vaihtelevat sen mukaan, mitä tartuntasormia käytetään. On suositeltavaa valita pienin tarpeellinen tartunta-alue, jotta tartuntavoima saadaan maksimaaliseksi ja tilan käyttö mahdollisimman vähäiseksi.
Grippex II Large
| |
|
L |
 |
| Std- varsi |
asennettu suoraan takalevyyn |
71 mm |
| VDI30 |
sovituslevy VDI (L+11.80 mm) |
82.80 mm |
| VDI40 |
sovituslevy VDI (L+12.80 mm) |
83.80 mm |
| TARTUNTA-ALUE |
ø A |
ø B |
ø C |
| Sormet 2-60 mm |
64 mm |
83 mm |
89 mm |
| Sormet 3-80 mm |
83 mm |
102 mm |
94 mm |
| sormet 7-105 mm |
110 mm |
129 mm |
108 mm |
| Kiinnitykset: |
Tartuntasormet: |
Std ø25, ø32, ø40 mm
VDI30, VDI40
Suora ø1",ø1-1/4", ø1-1/2" |
2-60 mm
3-80 mm
7-105 mm |
|
|
|
Grippex II Small
| |
|
L |
 |
| Std- varsi |
asennettu suoraan takalevyyn |
64 mm |
| VDI20, VDI25 |
asennettu suoraan takalevyyn |
64 mm |
| VDI30 |
sovituslevy VDI (L+11.80 mm) |
75.80 mm |
| Kiinnitykset: |
Tartuntasormet: |
Std ø20, ø25, ø32 mm
VDI20, VDI25, VDI30
Suora ø1",ø1-1/4", ø1-1/2" |
2-52 mm |
|
 |
|
2-sorminen Grippex
2-sormista Grippexiä käytetään, levyjen, suorakaiteen mallisten ym kappaleiden vetämiseen.
2-sormista Grippexiä toimitetaan kolmea eri kokoa. Grippex IITL (twin large), Grippex IITS (twin small) and Grippex Mini. On suositeltavaa valita pienin tarpeellinen tartunta-alue, jotta tartuntavoima saadaan maksimaaliseksi ja tilan käyttö mahdollisimman vähäiseksi.
Grippex II Twin Large
| |
|
L |
 |
| Std- varsi |
asennettu suoraan takalevyyn |
71 mm |
| VDI30 |
sovituslevy VDI (L+11.80 mm) |
82.80 mm |
| VDI40 |
sovituslevy VDI (L+12.80 mm) |
83.80 mm |
| TARTUNTA-ALUE |
ø A |
ø B |
ø C |
| Fingers 2-60 mm |
64 mm |
83 mm |
89 mm |
| Fingers 3-80 mm |
83 mm |
102 mm |
94 mm |
| Fingers 7-105 mm |
110 mm |
129 mm |
108 mm |
| Kiinnitykset: |
Tartuntasormet: |
Std ø25, ø32, ø40 mm
VDI30, VDI40
Suorat ø1",ø1-1/4", ø1-1/2" |
2-60 mm
3-80 mm
7-105 mm |
|
|
|
Grippex II Twin Small
| |
|
L |
 |
| Std- varsi |
asennettu suoraan takalevyyn |
64 mm |
| VDI20, VDI25 |
asennettu suoraan takalevyyn |
64 mm |
| VDI30 |
sovituslevy VDI (L+11.80 mm) |
75.80 mm |
| Kiinnitykset: |
Tartuntasormet: |
Std ø20, ø25, ø32 mm
VDI20, VDI25, VDI30
Suora ø1",ø1-1/4", ø1-1/2" |
2-52 mm |
|
 |
|

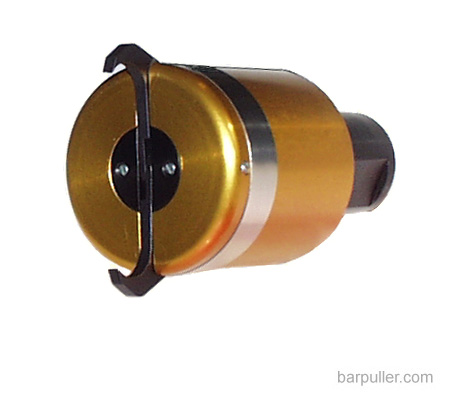

Grippex Mini
| |
|
L |
 |
| Std- varsi |
asennettu suoraan takalevyyn |
49.50 mm |
| VDI16 |
asennettu suoraan takalevyyn |
49.50 mm |
| VDI20 |
sovituslevy VDI (L+11.80 mm) |
61.30 mm |
| Kiinnitykset: |
Tartuntasormet: |
Std ø16, ø20, ø25 mm
VDI16, VDI20
Suora ø1" |
0-38 mm |
|
 |
|
Pullex Crocodile
Kokoonpano:
| Pullex Crocodile järjestemä koostuu kolmesta eri valittavasta osasta: |
C30 - 1-30 mm |
C60 - 30-60 mm |
1 x jalus (C30 tai C60)
1 x sovituspala (varsi tai lehtivarsi tyyppisille pistoterille)
1 pari vetolevyjä (PFD-1) |
Näin valitset oikean sovituspalan Pullex Crocodile tangonvetolaitteeseen:
| 1. Kun pistoterä asennetaan työkalun pitimeen, tulisi käyttää laipallista välikappaletta. |
 |
C302 (Sopii C30)
C602 (Sopii C60)
|
| 2. Jos laipalle ei ole tilaa käytetään osia C303 ja C603. |
 |
C303 (Sopii C30)
C603 (Sopii C60) |
Muutaman yleisimmin käytetyn mallin suositukset:
| Iscar työkalunpidin (terät 26/21,4) |
tyyppi SGTBU-20-5G
tyyppi SGTBU-25-5G |
C301-A1
|
| Sandvik työkalunpidin (terät 25,9/21,4) |
tyyppi 151.2-202021M |
| Iscar tool työkalupidin (terät 32/24,8) |
tyyppi SGTBU-20-6G
tyyppi SGTBU-20C-6
tyyppi SGTBU-25-6G
tyyppi SGTBU-25C-6 |
C601-A1 |
| Iscar työkalunpidin (terät 32/24,8) |
tyyppi SGTBU-32-6G
tyyppi SGTBU-32-25-6G |
C601-A2 |
| Sandvik tool työkalunpidin (terät 31,9/25) |
tyyppi 151.2.3232-25 |
| Mircona työkalunpidin (terät 32/25) |
tyyppi TB56C-25-32
tyyppi TB56C-32-32 |
Lehtivarsimallisille:
| Työkalunpidin ~26/21,4 |
C301
|
| Työkalunpidin ~32/25 |
C601 |
Vetolevyt:
| Vetolevyt toimitetaan pareina. |
PFD-1 |
|
|
|
|
|
